| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | Star merter |
| Номер модели: | CYYZ11DY |
| Количество мин заказа: | 1pc |
| Цена: | negotiable |
| Условия оплаты: | T/T |
| Поставка способности: | 30000 штук в месяц |
| Диапазон: | -100kpa~0~100mpa | Выпуск: | 4 ~ 20mA, 4 ~ 20mA HART, RS485, 0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC |
|---|---|---|---|
| Электрическое питание: | 5 ~ 28VDC, 9 ~ 28VDC, 13 ~ 28VDC, 15 ~ 28VDC, 15 ~ 24VDC | Точность: | 00,1% FS, 0,25% FS, 0,5% FS |
| Имя: | Датчик передатчика давления | ||
| Выделить: | Датчик передатчика давления CYYZ11D,Датчик промышленного передатчика давления,Универсальный промышленный передатчик давления |
||

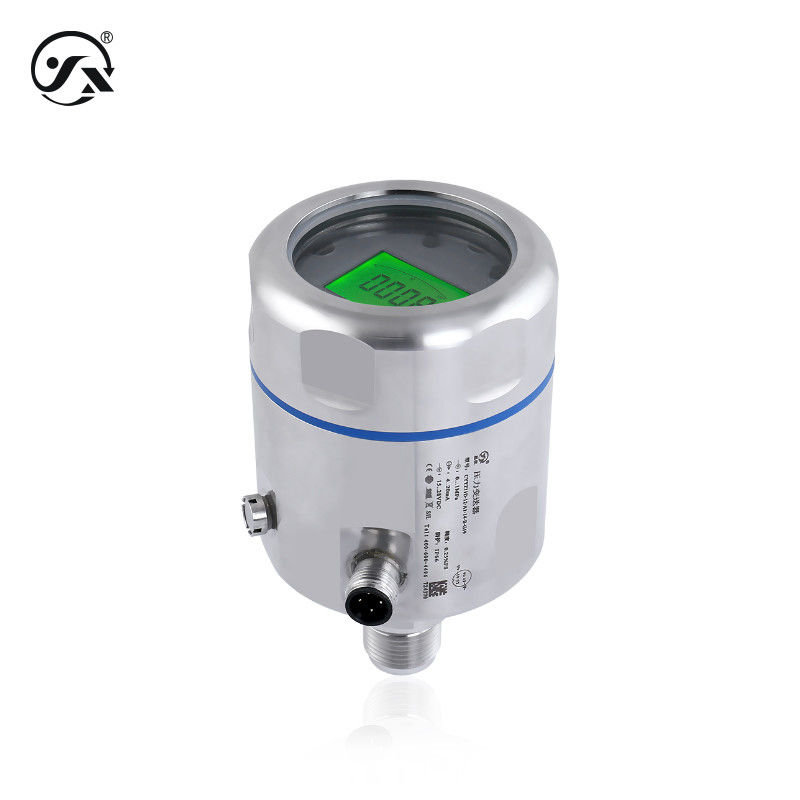

Диапазон универсального передатчика давления CYYZ11DY -100kPa~0~100MPa Точность: 0,1%FS 0,25%FS 0,5%FS Общая промышленность
Передатчики давления общего назначения CYYZ11DY хорошо спроектированы и идеально подходят для промышленности общего назначения.Имеет две функции взрывостойкости типа "внутренне безопасный" и "внутренне безопасный" для пыли, а также может выбрать протокол связи HART, который является экономически эффективным. Он также имеет преимущества нескольких преимуществ, таких как выходный сигнал, диапазон действия, интерфейс давления и т. Д.,который удобен для работы на участке в различных условиях.
| Основные параметры | |
| Средство измерения | Жидкость или газ (совместим с контактными материалами) диапазон измерений < 10 кПа (непроводящий, не коррозионный, не взрывоопасный газ и влажность ≤ 90% RH, без конденсации). |
| Диапазон измерений | -100kPa0100MPa (подробности см. в таблице выбора диапазона) |
| тип давления | Давление измерения, абсолютное давление, отрицательное давление |
| Средняя температура | -40°85°C |
| время подключения | 20 мс |
| Стабильные показатели | ± 0,1% FS/год |
| температурный дрейф | ± 0,01% FS/°C (в пределах диапазона температурной компенсации) ± 0,05% FS/°C (вне диапазона температурной компенсации) |
| Противовзрывный тип | Тип внутренней безопасности Ex ia IIC T6 Ga (только выход HART с мощностью 420mA/420mA) Тип внутренней безопасности от пыли Ex iaD 20 T80°C (только выход HART 4 20mA) Примечание: Внутренняя безопасность должна проходить через сеть безопасности или внутренне безопасное энергоснабжение. |
| Уровень защиты | IP66 Примечание: вышеуказанный уровень защиты относится к уровню, достигаемому после завершения электрического соединения. |
| Прочность | 10X106 раз (количество циклов от нижней границы диапазона измерений до верхней границы диапазона измерений) |
| частота ответа | Выход аналогового сигнала ≤30 Гц Выход цифрового сигнала ≤5 Гц Связь HART ≤10 Гц |
| общая масса | ≈1 кг |
| резолюция | Аналоговый выход 0,01% FS, цифровой выход 0,05% FS |
| Выходное энергоснабжение | |
| выходной | 4×20mA, RS485, 0×10VDC, 0×5VDC, 1×5VDC, 4×20mA HART |
| с двигателем: | 5 ̊28VDC, 9 ̊28VDC, 13 ̊28VDC, 15 ̊28VDC, 15 ̊24VDC |
| Уровень точности | 00,1% FS, 0,25% FS, 0,5% FS |
| Характеристики груза | |
| тип напряжения | ≥ 10kΩ |
| Текущий тип | Нагрузка≤{(Us-12)÷0.02}Ω (Us=податочное напряжение) |
| Тип тока HART | Тип тока HART: нагрузка ≤{(Us-12)÷0.02}Ω (Us=направление напряжения) |
| условия окружающей среды | |
| температура окружающей среды | -40°85°C |
| влажность окружающей среды | 0%~95%RH (без конденсации, без конденсации) |
| Превышение давления и взрыв | |
| давление перегрузки | 300% ФС, 200% ФС, 150% ФС, 12 кПа, 50 кПа, 300 кПа, 480 кПа, 750 кПа, 800 кПа, 1,2 МПа, 2 МПа, 3 МПа, 5 МПа |
| Давление взрыва | 600% ФС, 500% ФС, 400% ФС, 300% ФС, 20 кПа, 200 кПа, 600 кПа, 900 кПа, 1,25 МПа, 2 МПа, 3 МПа, 5 МПа, 9 МПа, 12,5 МПа |
| Общий материал | |
| Диафрагма | Нержавеющая сталь 316L (в контакте с измерительной средой) |
| соединение процесса | 304 нержавеющая сталь (в контакте с измерительной средой) |
| раковина | 304 из нержавеющей стали |
| Плотность ядра | См. диаграммы давления и разрыва (контакт с измеряемой средой) |
| Прокатная уплотнение | Фторированная резина |
| окно отображения | ≈6 мм взрывостойкое стекло |
| Механическая устойчивость | |
| Противовибрационная производительность | 10g ((20...2000Hz) соответствует стандарту IEC60068-2-6 |
| Устойчивость к ударам | 500 г/мс соответствует стандарту IEC60068-2-27 |
| электрическая защита | |
| Защита от короткого тока | постоянный |
| Защита от обратной полярности | Никаких повреждений, но не работает. |
| Сопротивление изоляции | ≥ 100MΩ 500VDC |
| Диэлектрическая прочность | 500ВАК |
| Ограничения выработки | |
| Минимальная выходная мощность | 4mA, 0, 0,001VDC, 3,8mA |
| Максимальная выходная мощность | 20mA, 2000, 10VDC, 5VDC, 22mA |
