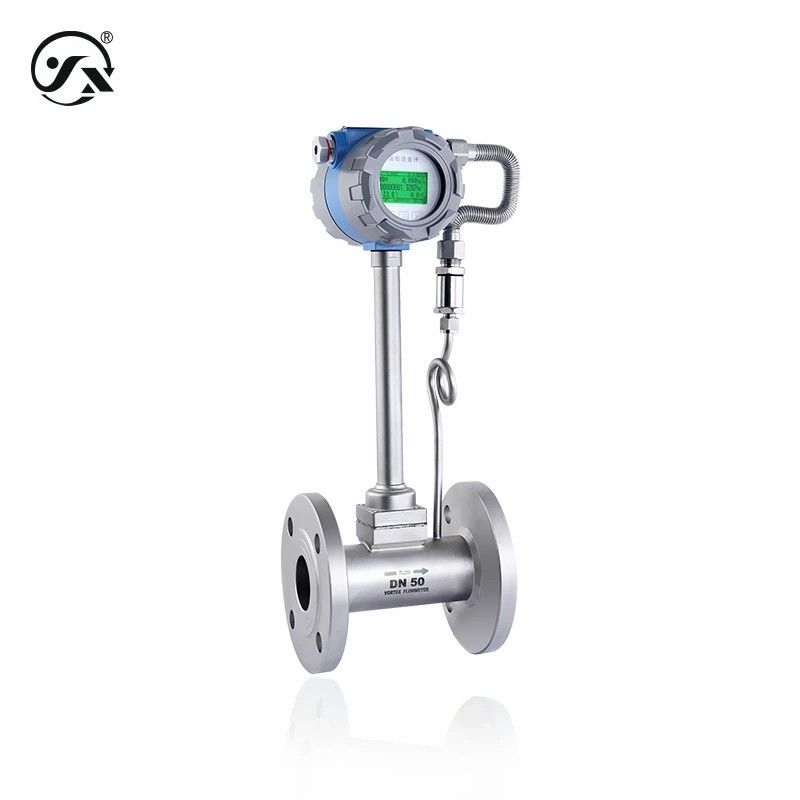

Name: LWJ11Y Вортексный потокомер трубопроводов в нефтехимической промышленности
Brand: Star Sensor Manufacturing Co., Ltd
SKU: LWJ11Y
Price: 73.00 USD
Availability: InStock

LWJ11Y трубопроводный вихревой потокомер - это скоростной потокомер. Он широко используется в нефтедобывающей, химической промышленности, электроэнергетике, легкой промышленности, энергетическом отоплении и других областях для измерения объема потока,Массовый поток и стандартный поток газа, пара, жидкости и высокотемпературной жидкости.

Основные параметры
Средство измерения	Жидкость, газ, пар и т.д. (совместимы с контактными материалами)
Диапазон измерений	0.3 ∙ 8000 м3/ч
Уровень точности	Первый уровень.0Уровень один.5
Средняя температура	-40°C ≈ 250°C/-40°C ≈ 350°C
Соединение	Присоединение к фланцу DN15DN300 (стандарты по применению GB/T9124.1-2019) Подключение крепления DN15 ∆DN200 (стандарт GB/T9124.1-2019)
Уровень напряжения	Соединение фланца PN40 сопротивление давлению 4.0MPa (DN15 DN50, может быть настроен ≤ PN100) Сопротивление давлению PN16 1,6 МПа (DN65 DN300, может быть настроено ≤ PN100) Подключение крепления PN40 сопротивление давлению 4,0 МПа (DN15DN50) Сопротивление давлению PN16 1,6 МПа (DN65 DN200) можно настроить ≤PN400 (DN15 DN40) ≤PN250 (DN50 DN80) ≤PN160 (DN100 DN150) ≤PN100 (DN200)
Противовзрывный тип	Огнестойкий тип Ex d IIC T6 Gb
Уровень защиты	IP66 Примечание/Вышеприведенный уровень защиты относится к уровню, достигаемому после завершения электрического соединения.
Показывать заголовок	ЖК-дисплей (с подсветкой)
Выходной ток
Максимальная нагрузка	500Ω ((24VDC) питание)
Максимальная мощность	Двухпроводная система 0,5 Вт Трехпроводная система 1,5 Вт
Частота ответа	1 Гц
Выходный импульс
Амплитуда высокого уровня	> 22VDC
Амплитуда низкого уровня	< 0,8 ВДС
Ширина импульса	16 мс (квадратная волна)
Ток привода	≤ 10mA
Электрическая изоляция	Оптическая изоляция, изоляционное напряжение> 1000VDC
Выход RS485	Этот протокол соответствует протоколу связи Modbus и использует режим RTU в протоколе Modbus. RS485 half-duplex working mode (подробности см. в описании протокола).
Условия окружающей среды
Температура окружающей среды	-20°60°C
Влажность окружающей среды	5%~90% RH (без конденсации или конденсации росы)
Электрическая защита
Сопротивление изоляции	≥ 100MΩ 500VDC
Диэлектрическая прочность	500ВАК
Общий материал
Особняк датчика	304/316 нержавеющая сталь (в контакте с измеряемой средой)
Генератор вихря	304/316 нержавеющая сталь (в контакте с измеряемой средой)
Зонд датчиков	304/316 нержавеющая сталь (в контакте с измеряемой средой)
Пробные уплотнители	Графит (в контакте с измеряемой средой)
Фланц	304/316 нержавеющая сталь (в контакте с измеряемой средой)
Фланцевая застежка	304/316 нержавеющая сталь (в контакте с измеряемой средой)
Коннектор сигнала	304/316 из нержавеющей стали
корпус преобразователя	Алюминий литой
Печати преобразователей	Нитриловый каучук
Окно отображения	≈6 мм взрывостойкое стекло

Руководство
Информация о продукте (китайский язык)	PDF-версия
Информация о продукте на английском языке	PDF-версия
Выбор продукции ◄ Китайский (КН)	PDF-версия
Выбор продукта (англ.)	PDF-версия
Инструкция по установке ◄ Китайский (КН)	PDF-версия
Инструкция по установке Английский (EN)	PDF-версия
Описание протокола ◄ Китайский язык (CN)	PDF-версия
Описание Протокола Английский (EN)	PDF-версия

тег:

Место происхождения:	Китай
Фирменное наименование:	Star merter
Номер модели:	LWJ11Y
