| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | Star Merter |
| Номер модели: | CCY81Y |
| Условия оплаты: | T/T |
| Диапазон измерения: | -10 ~ 0 ~ 10 кПа | Выходной сигнал: | RS485 |
|---|---|---|---|
| Напряжение питания: | 15~28VDC | Уровень точности: | 00,25% ФС, 0,5% ФС, 1% ФС |
| Выделить: | Встроенный дифференциальный передатчик давления / контроллер,Микро- передатчик перепада давления,Передатчик дифференциального давления / контроллер |
||

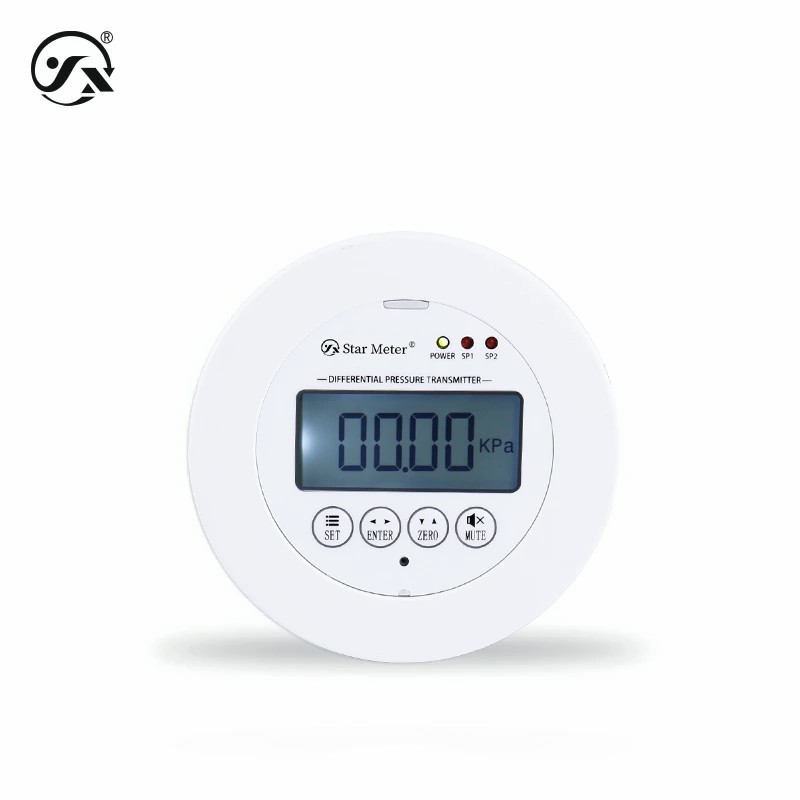

Встроенный микродифференциальный передатчик/контроллер давления CCY81Y подходит для положительного давления.измерение отрицательного давления или дифференциального давления газового давления различных систем и оборудования вентиляции и кондиционирования воздуха, с управлением реле переключателя и звуковой и световой сигнализации.
| Основные параметры | |
| Средство измерения | Воздух и нейтральный газ (совместим с контактными материалами и влажностью < 90RH%, без конденсации) |
| Диапазон измерений | -10 ≈ 0 ≈ 10 кПа |
| Уровень точности | 00,5% ФС или 0,25% ФС (диапазон ≥ 1 кПа) n1% FS или 0,5% FS (диапазон < 1 кПа) (Референтные условия: температура 15-25°C, атмосферное давление 86-106kPa, влажность 45-75% RH.) |
| Тип давления | Дифференциальное давление |
| Выходной сигнал | RS485 |
| Выход сигнализации | Выход реле*2 (контактная мощность 220ВАК, 3А) |
| Напряжение питания | 15 ≈ 28 ВДС |
| Компенсация температуры | -10°60°C |
| Средняя температура | -10°60°C |
| Время подключения | 400 мс |
| Частота ответа | ≤ 5 Гц |
| Устойчивый класс="информация" | ±0,3% ФС/год (диапазон ≥ 1 кПа) ±0,5% ФС/год (диапазон < 1 кПа) |
| Дрейф температуры | ± 0,03% FS/°C (в пределах диапазона температурной компенсации) |
| Устойчивая производительность | 1X106 раз (количество циклов от нижнего предела до верхнего предела) |
| Общая масса | ≈ 365 г |
| Уровень защиты | IP65 |
| Резолюция | 1/2000 |
| Максимальная мощность | ≤ 0,015Us ((W) Условия окружающей среды |
| Температура окружающей среды | -40°85°C |
| Влажность окружающей среды | 0%~95%RH (без конденсации и без конденсации) Общий материал |
| раковина | АБС инженерные пластмассы |
| Диафрагма | Кремниевый чип (контактирующий с измеряемой средой) |
| Труба внутреннего давления | Силикатный гель (в контакте с измеряемой средой) |
| Труба под давлением | ФЭП полифторированный этиленопропилен (в контакте с измеряемой средой) |
| Глава блокировки кабеля | из нейлона |
| Кабель для сигналов с четырьмя ядрами | ПВХ проволока 4*0,2 мм2 (красный, желтый, синий и белый) |
| Шестиядерная линия управления | Провод из ПВХ 6*0,5 мм2 (красный, черный, белый, коричневый, зеленый и желтый) |
| показывать | ЖК-дисплей |
| Механическая устойчивость | |
| Сопротивление вибрации | 10 г (20...2000 Гц) в соответствии со стандартом IEC60068-2-6. |
| Устойчивость к ударам | 500 г/1 мс Соответствует стандарту IEC60068-2-27 "Электрическая защита" |
| Защита от короткого тока | постоянный |
| Защита от обратной полярности | Нет повреждений, но не работает. |
| Сопротивление изоляции | ≥ 100MΩ,500VDC |
| Диэлектрическая прочность | 500ВАК |
