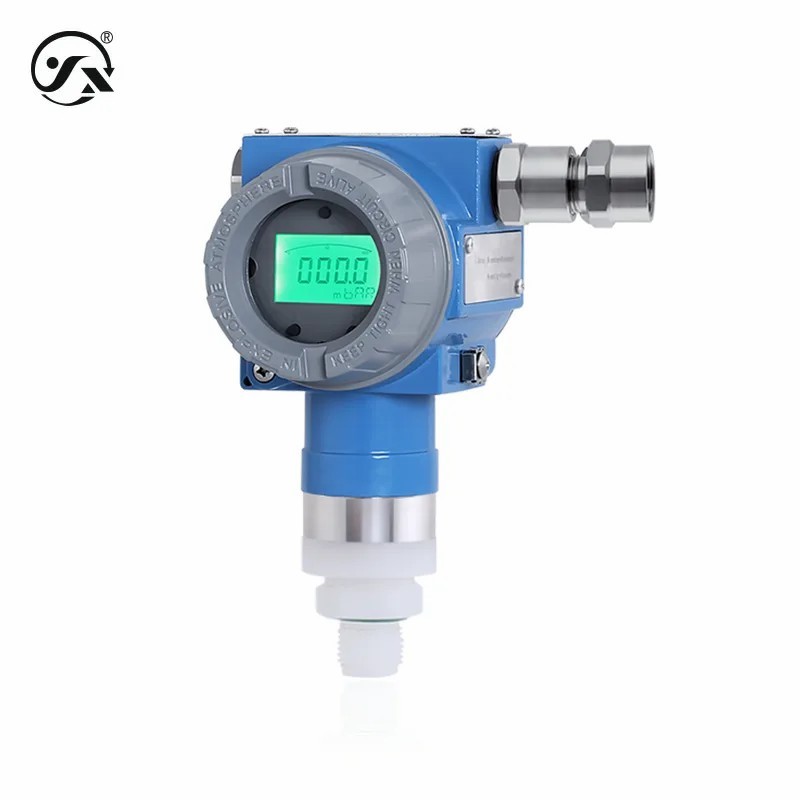

CYYZ571CY Антикоррозионный передатчик давления с керамическим ядром

CYYZ571CY Anti Corrosion Pressure Transmitter With Ceramic Core
CYYZ571CY Anti Corrosion Pressure Transmitter With Ceramic Core
Основная информация
Место происхождения: Китай
Фирменное наименование: Star merter
Номер модели: CYYZ571CY
Контакт
Диапазон: -0,1~0~7MPa (подробности см. таблицу выбора диапазона) Выпуск: 4 ~ 20mA, 4 ~ 20mA HART, RS485, 0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC
Силовое питание: 9 ~ 28VDC, 15 ~ 28VDC, 13 ~ 28VDC, 15 ~ 24VDC Точность: 00,1% FS, 0,25% FS
Выделить:

Антикоррозионный передатчик давления

,

Передатчик давления с керамическим ядром

Противокоррозионный передатчик давления CYYZ571CY оснащен керамическим конденсаторным ядром, а его часть процесса соединения изготовлена из материала PVDF,который подходит для измерения коррозионных газов или жидкостейИмеет характеристики высокой точности, высокого давления и вакуумного сопротивления.



Основные параметры
Средство измерения Жидкость или газ (совместим с контактными материалами)
Диапазон давления -0,1 ‰ 0 ‰ 7 МПа (подробности см. в таблице выбора диапазона class= ‰ info ‰)
Режим давления Давление измерения, абсолютное давление, отрицательное давление
Средняя температура -40°85°C
Время подключения 20 мс
Устойчивый класс="информация" ± 0,1% FS/год
Дрейф температуры ±0,01%FS/°C (в пределах диапазона температурной компенсации) ±0,05%FS/°C (вне диапазона температурной компенсации)
Компенсация температуры -20°80°C
Противовзрывный тип Огнестойкий тип Ex db IIC T6 Gb
Огнеупорный тип пыли Ex tb IIIC T80°C Db
Внутренне безопасный тип Ex ia IIC T6 Ga (только выход HART 420mA/420mA)
Пыль по своей сути безопасный тип Ex iaD 20 T80°C (только 4 ‰ 20mA / 4 ‰ 20mA выход HART)
Примечание/внутренне безопасное оборудование должно питаться от защитного барьера или внутренне безопасного источника питания
Уровень защиты IP66
Примечание/Вышеприведенный уровень защиты относится к уровню, достигаемому после завершения электрического соединения.
Уровень точности 00,1% FS, 0,25% FS
Точность заголовка 0.05% FS LCD дисплей (LCD с подсветкой)
Частота ответа Выход аналогового сигнала ≤30 Гц Выход цифрового сигнала ≤5 Гц Связь HART ≤10 Гц
Общая масса Без дисплея ≈ 1,25 кг С дисплеем ≈ 1,4 кг
Резолюция Аналоговый выход 0,01% FS, цифровой выход 0,05% FS
Характеристики груза
Тип напряжения ≥ 10kΩ
Текущий тип Нагрузка ≤{(Us-12)÷0.02}Ω (Us=направление напряжения)
Тип тока HART Нагрузка ≤{(Us-12)÷0.02}Ω (Us=направление напряжения)
Условия окружающей среды
Температура окружающей среды -40°85°C
Влажность окружающей среды 0%~95%RH (без конденсации и без конденсации)
Превышение давления и взрыв
Давление перегрузки 0.2MPa, 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa, 1.67MPa, 2.67MPa, 4MPa, 7MPa, 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa
Давление взрыва 0.3MPa, 0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa, 2.5MPa, 4MPa, 6MPa, 8MPa, 0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa
Общий материал
Диафрагма Керамика (в контакте с измеряемой средой)
Соединение процесса ПВДФ поливинилиденфторид (в контакте с измеряемой средой)
раковина Алюминий литой
Плотность ядра См. диаграмму давления и разрыва (контакт с измерительной средой)
Круг ЭД Фторированная резина
Окно отображения ≈6 мм взрывостойкое стекло
Механическая устойчивость
Сопротивление вибрации 10 г (20...2000 Гц) в соответствии со стандартом IEC60068-2-6.
Устойчивость к ударам 500 г/мс, в соответствии со стандартом IEC60068-2-27
Электрическая защита
Защита от короткого тока постоянный
Защита от обратной полярности Нет повреждений, но не работает.
Сопротивление изоляции ≥ 100MΩ 500VDC
Диэлектрическая прочность 500ВАК
Ограничение выхода
4-20 мА 4mA ~ 20mA
RS485 0~2000
010VDC 0.001VDC ~ 10VDC
0 ′5VDC 0.001VDC ~ 5VDC
1 ′5VDC 0.001VDC ~ 5VDC
4-20mAHART 3.8mA ~ 22mA
Руководство
Информация о продукте (китайский язык) PDF-версия
Информация о продукте на английском языке PDF-версия
Выбор продукции ◄ Китайский (КН) PDF-версия
Выбор продукта (англ.) PDF-версия
Инструкция по установке ◄ Китайский (КН) PDF-версия
Инструкция по установке Английский (EN) PDF-версия
Описание протокола ◄ Китайский язык (CN) PDF-версия
Описание Протокола Английский (EN) PDF-версия
Ключевые инструкции по эксплуатации (китайский язык) PDF-версия
Ключевые инструкции по эксплуатации (англ.) PDF-версия
Инструкция по работе кнопки HART (китайский язык) PDF-версия
Инструкция по работе с кнопкой HART (англ.) PDF-версия
